基于AutoCAD的插件，具有道路、桥梁设计与计算功能160余项，功能累计调用次数超过100万次，已被Autodesk公司应用商店吸收。

下载：https://pan.baidu.com/s/1bK8sDU4Dt9FMw0WS6prurw 提取码：t6qt

开发环境

功能介绍

应用情况

更新记录

• IDE：Visual Studio

  语言：C#

  支持Autodesk版本：2016及以上完美支持，2008-2015部分支持

  有效代码行数：6万行

  开发历时：11年

  功能数：160项

• 分组	命令	功能	说明
  01图元	dtcx	动态垂线	动态生成某个曲线对象的垂线
  01图元	dtqx	动态切线	动态生成某个曲线对象的切线
  01图元	plcx	批量垂线	生成某根多义线不同位置的多根垂线
  01图元	plcx2	批量垂线(桩号)	批量生成多义线的垂线
  01图元	dyx	新多义线	创建多义线（输入坐标的方式）
  01图元	dyxdh	PLine倒弧	多义线夹点处倒圆弧
  01图元	dyxfdc	PLine图元长度	输出多义线所有的元素长度
  01图元	dyxjd	PLine夹点坐标	输出多义线所有的夹点坐标
  01图元	dyxsh	PLine删弧	多义线圆弧对象采用其切线代替
  01图元	pycd	偏移线长度	分段计算某曲线偏移线的长度（用于弯桥）
  01图元	pyx	偏移线	考虑横坡的偏移线坐标输出（用于弯桥）
  01图元	dcdq	定长代曲	将曲线由多条直线替代
  01图元	dsdq	定数代曲	曲线对象按输入的数值等分以折代曲
  01图元	ply	批量画圆	批量生成圆
  01图元	yhqx	圆弧切线	生成圆弧两端的切线
  01图元	yxzb	圆心坐标	导出所有圆的圆心坐标
  01图元	linfo	直线列表	导出所选直线的信息
  01图元	plzx	批量直线	批量生成直线
  01图元	dzb	点坐标输出	输出所有图元断点信息的文本文件
  01图元	dzb2	等距点坐标	在某个曲线上输出等距点坐标
  01图元	ch	重合图元	批量删除重复的图元（直线、圆、圆弧、文字）
  01图元	czx	参考线	批量生成构造线
  01图元	fx	线段方向	统一的线段的方向，保证起点位于终点左下角
  01图元	jddd	交点打断	将曲线（直线、多义线、圆弧等）在所有交点处打断
  01图元	qxdf	曲线等分	将曲线由多条直线替代
  01图元	tj	长度面积	得到长度、面积的列表
  01图元	x2b	线到钢板	从中心线生成轮廓线
  01图元	xddq	线端对齐	选中直线的端点按X（Y）坐标不变原则对其的某根多义线
  01图元	xljs	斜率计算	标注直线斜率，Y值为1000时，对应的X值，改写选中的文字
  01图元	xxd	形心点	批量标出面域的形心位置
  01图元	ytx	样条线	创建样条曲线
  01图元	zzx	正转斜	对选中直线进行正转斜操作
  02文字	bt	标题	生成图形标题
  02文字	bt2	标题2	生成图形标题（从已有的标题改写）
  02文字	bhjz	带圈编号居中	带圈编号居中对齐
  02文字	jxdz	矩形对中	批量将文字置于矩形框正中
  02文字	wzdq	文字对齐	多个单行文字对象，平均分配行距，左对齐
  02文字	bgth	表格文字修改	批量修改表格分布形式的问题
  02文字	hlfz	行列文字提取	提取行列修改文字内容
  02文字	hlth	行列文字修改	按照行列修改文字内容
  02文字	th	多文件替换	多文件批量替换
  02文字	wzth	文字替换	批量替换文字
  02文字	ksbh	快速编号	按升序或者降序编号改写选中的文字
  02文字	qh	求和	对选中的多个数值求和，改写到某个文字对象
  02文字	szbs	数值倍数	选中的数字对象，按某个倍数改写
  02文字	szzj	数值增减	选中的数字对象，按某个值增减
  02文字	wzhb	文字合并	合并为多行文字
  02文字	wzys	文字样式	生成标准的文字样式
  02文字	wzzb	文字坐标	提取文字坐标
  02文字	zgxg	字高修改	字高修改
  02文字	ztxg	字体修改	字体修改
  02文字	zzgl	正则过滤	按正则表达式对文字、标注、引线的文字内容进行匹配
  03表格	dldr	导入	将EXCEL命名区域导入为DataLink
  03表格	dlqc	清除	清除所有的DataLink
  03表格	dlxg	修改	将datalink链接到的excel文件修改
  03表格	bgsb	多表识别	识别多个离散的Autcad表格为Excel表格
  03表格	dbsb	单表识别	识别单个离散的Autcad表格为Excel表格
  03表格	bggs	表格格式	自动对表格进行排版优化
  03表格	bggx	表格更新	按Datalink的数据更新表格
  03表格	bgjh	增加表行	自动增加多行表格
  03表格	bgys	表格样式	生成表格标准样式
  03表格	dbqh	多表求和	多个表固定的位置的单元格数值求和
  04标注	bzdf	标注等分	按等分的原则修改标志尺寸
  04标注	bzdj	标注等距	按等距的原则修改标志尺寸
  04标注	bzfy	标注复原	标注原始值，实际值
  04标注	bzjc	标注检查	检查标志尺寸与实际尺寸是否一致
  04标注	bzjx	固定尺寸界线	标注尺寸界线调整为固定值
  04标注	bzth	替换标注尺寸	批量替换尺寸标注的数值
  04标注	bzzj	尺寸增减	标注尺寸增加某个数值
  04标注	zsbz	柱式标注	标注改为圆柱标注样式“D120”
  05图层	djtc	冻结	按所选对象，冻结所属图层
  05图层	jdtc	解冻	解冻全部图层
  05图层	dktc	打开	打开全部图层
  05图层	gbtc	关闭	按所选对象，关闭所属图层
  05图层	jstc	解锁	解锁全部图层
  05图层	sdtc	锁定	按所选对象，锁定所属图层
  05图层	dqtc	当前	除当前图层外，其余图层均冻结
  05图层	yctc	打印隐藏	按所选对象，打印隐藏所属图层
  05图层	ystc	样式	生成多个标准的图层
  05图层	zxstc	只显示	按所选对象，只显示所属图层
  06过滤	xbz	选标注	选择所有的标注
  06过滤	xbz2	选小标注	选择尺寸长度小于某个值的标注，方便调窄字体
  06过滤	xdyx	选多义线	选择所有的多义线
  06过滤	xkm	选图块	按图块名称对选择集过滤
  06过滤	xwz	选文字	选择所有的单行、多行文字
  06过滤	xyh	选圆（弧）	选择所有的圆弧
  06过滤	xyx	选引线	选择所有的引线
  06过滤	xzs	选注释性对象	选择所有的注释性对象，包括文字、标注、引线
  06过滤	xcd	选长度	按长度对选择集过滤
  06过滤	xmj	选面积	按面积对选择集过滤
  06过滤	xlx	对象类型	按对象类型的原则过滤
  06过滤	xtc	对象图层	按对象图层的原则过滤
  06过滤	xxx	对象线型	按对象线型的原则过滤
  06过滤	xys	对象颜色	按对象颜色的原则过滤
  06过滤	xz	自定义选择	自定义过滤字符串，如"*Text,*Dimension"
  06过滤	xzg	选字高	按选中文字的字高对选择集过滤
  06过滤	xzs	选注释	选中所有的注释性对象，包括文字、引线、标注
  07钢筋	bhgx	编号更新	批量进行编号的修改
  07钢筋	qqjn	去圈加N	带圈文字，删除圈，文字前加前缀N
  07钢筋	yybh	已用编号	统计已用的带圈编号
  07钢筋	xj	线筋标注	生成线筋标注符号
  07钢筋	xj2	线筋标注2	生成线筋标注符号
  07钢筋	mxb	钢筋明细表	自动生成钢筋图明细表和材料数量表
  07钢筋	mxb2	钢筋明细表(逐根)	逐个选择钢筋大样生成钢筋明细表和数量表
  07钢筋	cd1	钢筋长(线)	钢筋长(线)
  07钢筋	cd2	钢筋长(点)	钢筋长(点)
  07钢筋	yyl	预应力参数	计算预应力曲线参数
  07钢筋	yylgs	预应力钢束	根据钢束立面和平面，计算钢束形状和引申量，生成断面图
  07钢筋	gjmg	自动锚固长度	自动绘制钢筋的锚固长度
  07钢筋	gjz	钢筋单重	计算不同直径的钢筋重量
  07钢筋	xddj	起终点点筋	线段起、终点生成点筋
  08桥梁	bgqz	标高取值	获得某些点标的数值
  08桥梁	bgz	标高值	将选中的文字改写为标高值
  08桥梁	dmx	地面线	从等高线生成地面线
  08桥梁	ctms	承台埋深	生成某个承台埋深要求的标志点，并取整
  08桥梁	dwx	标注定位线	生成标注定位线

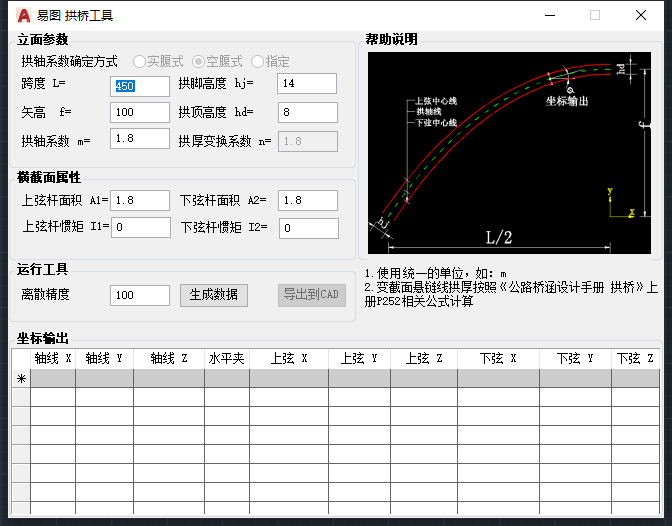

  08桥梁	gzx	拱轴线	绘制拱桥拱轴线
  08桥梁	lt	楼梯	生成索塔内检修楼梯参数表
  08桥梁	lttj	棱台体积	计算棱台体积
  08桥梁	lxj	螺旋筋	计算螺旋筋长度
  08桥梁	zhz	桩号值	将选中的文字改写为桩号值
  08桥梁	zl	悬索桥主缆	自锚式悬索桥主缆计算工具
  08桥梁	zwb	桩位表	生成桥梁桩位表
  08桥梁	zhpj	桩号偏距	根据点坐标求解点对应的路线桩号和偏距
  08桥梁	ldpwx	抛物线	生成梁桥抛物线
  09布局	skjs	视口解锁	所有视口设置为解锁状态
  09布局	sksd	视口锁定	所有视口设置为锁定
  09布局	bjxs	布局显示	布局是否调整为黑白显示样式
  09布局	skpy	视口偏移	精确移动视口
  09布局	skyc	视口隐藏	所有视口边界设置为打印隐藏
  10工具	ansys	ansys数据	导出到ANSYS命令流

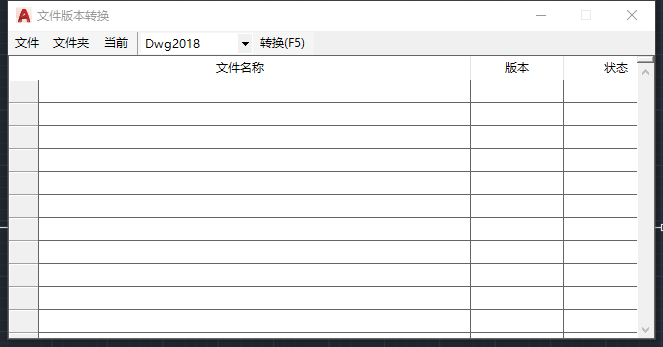

  10工具	bbzh	版本转换	批量进行CAD版本的转换
  10工具	czgl	参照	批量进行参照管理(更新、转换为相对路径)
  10工具	bzwjm	标准文件名	对图纸进行识别，生成标准图名
  10工具	dxdq	对象对齐	选中对象的图形边界按某种方式对齐

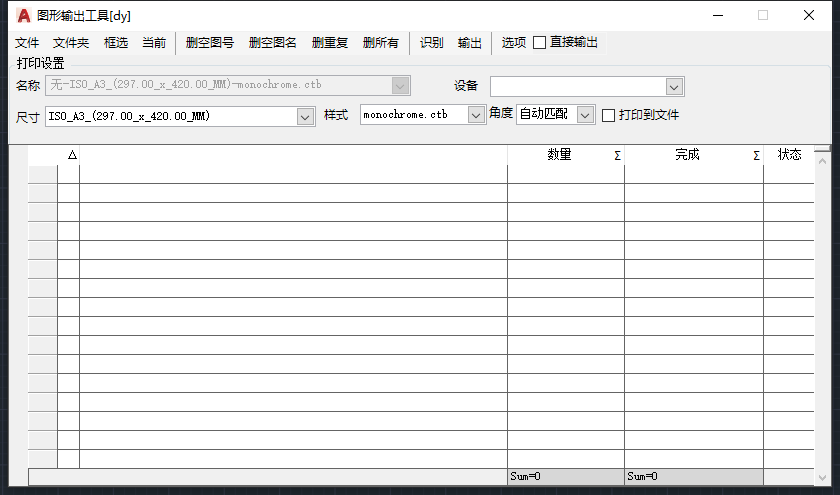

  10工具	dy	打印	批量打印
  10工具	dyqy	打印区域	生成标准图幅的多义线图框对象
  10工具	gy	关于易图	获得关于易图软件的信息
  10工具	kmxg	块名修改	选中图块对象名称增加后缀
  10工具	pjfb	平均分布	选中对象的图形边界平均行距或列距
  10工具	pz	配置	项目参数配置
  10工具	qd	加载	CAD自动程序管理
  10工具	tkcs	图框参数	设置图框识别的参数
  10工具	tqym	图签页码	对选中的文字，交替按页码和页数就行改写
  10工具	wjj	文件夹	打开单前图纸所在的文件夹
  10工具	wjtq	文件图签	文件与图号对应，自动改写图名、图号文字
  10工具	zc	注册	授权管理
  10工具	zsbl	注释比例	注释性对象清除多余的注释比例

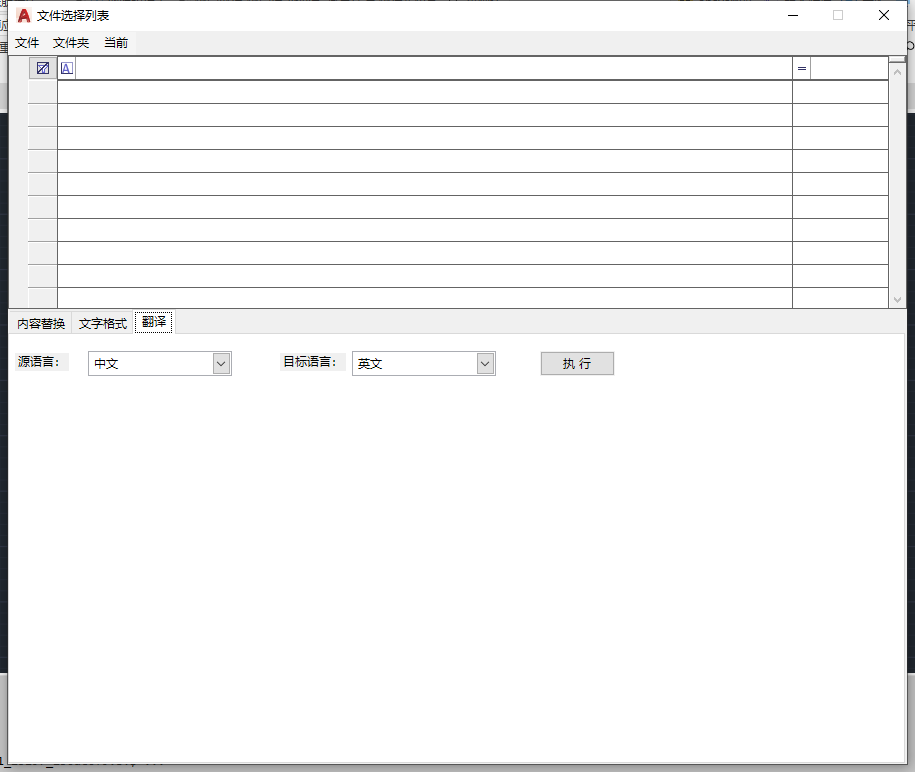

  10工具	fy	翻译	CAD图纸翻译
  11PDF	cbjc	出版检查	自动核查出版PDF的完整性
  11PDF	pdfsy	PDF水印	在PDF文件上批量插入水印
  11PDF	pdfhb	图号合并	按图号合并PDF

• 在湖南省交通规划勘察设计院有限公司、中交公路规划设计院、中国电建中南勘测设计院等多家大型设计院应用

  近3年有记录的调用次数：超过100万次

  近3年有记录的图纸打印次数：超过30万张

• 2021/8/31 修正高版本CAD使用bggs命令清除单元格格式时，会清空单元格内容的bug
